龐大的磨床家族

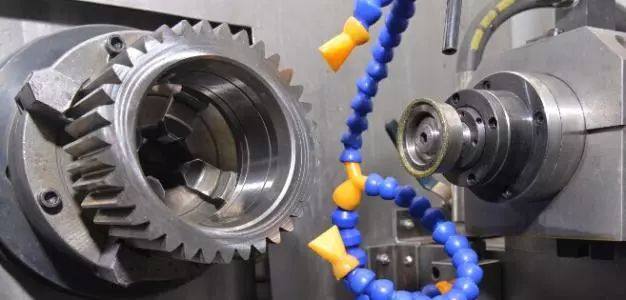

雖然它們有一個共同的名字叫磨床，但是按照用途的不同，它們有不同的前綴。磨床家族的成員有：外圓磨床、內圓磨床、平麵磨床、齒輪磨床、導軌磨床、無心磨床、工具磨床等等。

為了便於書寫區分，《金屬切削機床型號編製方法》中對磨床進行了簡單的編排。其中：M——磨床類機床；14——萬能外圓磨床；32——最大磨削直徑為320mm；A——第一次重大改進。

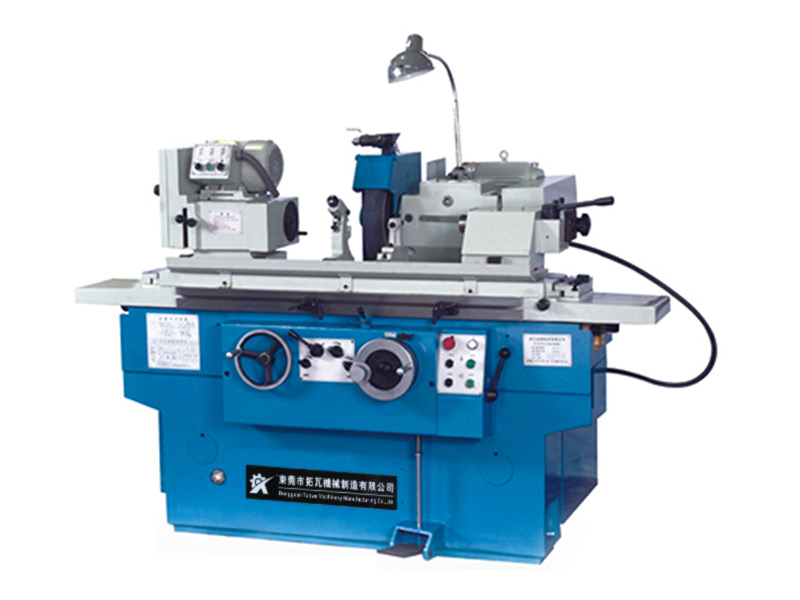

外圓磨床

外圓磨床分為普通外圓磨床和萬能外圓磨床兩種。相較普通外圓磨床，萬能外圓磨床的頭架和砂輪下麵都裝有轉盤，能繞垂直軸線偏轉一定角度，並增加了內圓磨頭等附件。因此萬能外圓磨床的功能也更加強大，它不僅可以磨削外圓柱麵、端麵及外圓錐麵，還可以打磨內圓柱麵、內台階麵及錐度較大的內圓錐麵。

外圓磨床主要組成部分及其作用

①床身用來支承各部件，上部有工作台和砂輪架，內部裝有液壓傳動係統。

②工作台工作台上裝有頭架和尾座。工作台有兩層，下工作台可在床身導軌上作縱向往複運動，上工作台相對下工作台在水平麵內能偏轉一定的角度，以便磨削圓錐麵。

③頭架頭架內的主軸由單獨的電動機經變速機構帶動旋轉，可得六種轉速。主軸端部可安裝頂尖、拔盤或卡盤。工件可支承在頭架頂針和尾架頂針之間，也可用卡盤安裝。

④砂輪架用於安裝砂輪，並由單獨的電動機帶動砂輪高速旋轉。砂輪架可在床身後部的導軌上作橫向進給，進給的方法有自動周期進給、快速引進或退出、手動三種，前兩種是靠液壓傳動來實現的。

⑤尾座用於支承工件。

其它類型磨床

內圓磨床

內圓磨床由床身、頭架、磨具架和砂輪修整器等部件組成。頭架可繞垂直軸轉動角度，以便磨錐孔。工作台的往複運動使用液壓傳動。

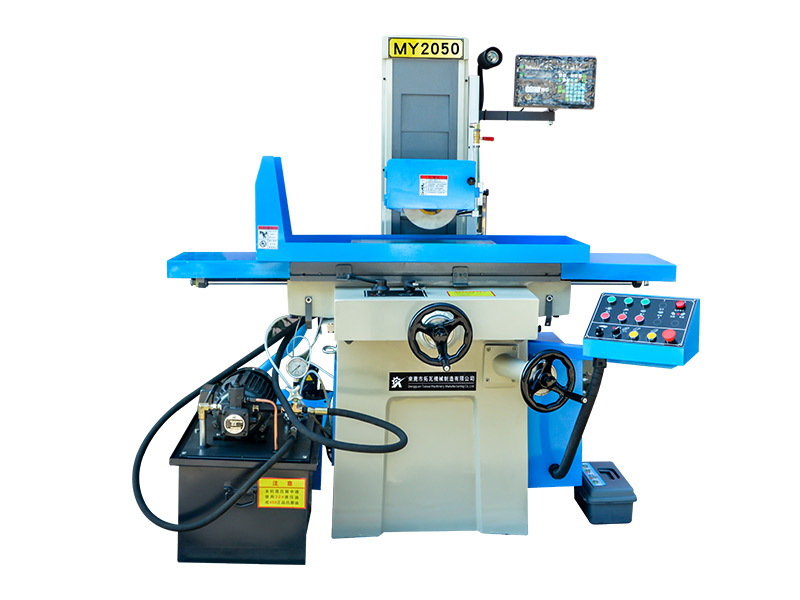

平麵磨床

平麵磨床分為立軸式和臥軸式兩類。立軸式平麵磨床用砂輪的端麵磨削平麵；臥軸式平麵磨床用砂輪的圓周而磨削平麵。

平麵磨床一般由床身、工作台、立柱、滑板、磨頭和砂輪修整器等部件組成。矩形工作台裝在床身的水平縱向導軌上，其上有安裝工件用的電磁吸盤。工作台的往複主動既可由液壓驅動，也可用手輪操縱。砂輪裝在磨頭上，由電動機直接驅動旋轉。磨頭沿滑板的水平導軌作橫向進給運動，由液壓驅動或手輪操縱。滑板可沿立柱的垂直導軌移動，以調整磨頭的高低位置及垂直進給運動，這一運動由手輪操縱。
